D tipi kauçuk usturmaçalar (D fender), gemi yanaşma enerjisini absorbe eder. Bu ürünler kare dış kesite ve D şeklinde iç boşluğa sahiptir. Genellikle iskeleler, rıhtımlar ve endüstriyel yükleme alanlarında kullanılır. Doğru ürünü seçmek kadar montaj kalitesi de büyük önem taşır. Hatalı yüzey hazırlığı veya yanlış sıkma torku ürüne zarar verir. Bu rehberde, adım adım D tipi kauçuk usturmaça montajı sürecini anlatıyoruz.
1. Montaj Yüzeyini Kontrol Edin
Montaj işlemine başlamadan önce yüzeyi detaylıca inceleyin. Düzgün olmayan bir yüzey, darbe yükünü tek noktaya toplar. Bu durum kauçuğun erken aşınmasına neden olur.
- Düzgünlük: Yüzeydeki sapma birkaç milimetreyi geçmemelidir.
- Beton Yüzeyler: Dökülme, korozyon lekesi veya açıkta kalan donatı olmamalıdır.
- Çelik Yüzeyler: Kaynak çapaklarını ve çıkıntıları tamamen temizleyin.
- Yüzey Onarımı: Pürüzlü alanları taşlayarak veya doldurarak düzeltin.
2. Usturmaça Konumunu Belirleyin
Doğru markalama yapmak montaj kalitesini doğrudan artırır. Tüm rıhtım boyunca standart bir hat oluşturun.
- Usturmaça yüksekliğini yanaşacak gemi tiplerine göre ayarlayın.
- Gelgit seviyelerini mutlaka dikkate alın.
- Delik merkezlerini fabrika ölçüleriyle karşılaştırın. Örneğin, 200 x 200 mm usturmaçalar genelde 800 mm veya 1.200 mm delik merkezine sahiptir.
- Kesintisiz koruma sağlamak için usturmaça aralıklarını eşit tutun.
- Delme işleminden önce yatay veya dikey montaj yönünü doğrulayın.
3. Ankraj Deliklerini Hazırlayın
Montaj sürecinde en çok yapılan hatalar delik hazırlığında gerçekleşir.
- Ankraj deliklerini projede belirtilen çap ve derinlikte delin.
- Örneğin, 200 x 200 mm bir profil için M24 civata kullanılır. Bu civata için Ø50 mm üst delik ve Ø26 mm geçiş deliği gerekir.
- Delik konumlarında ±1 mm tolerans ile çalışın.
- Delik içindeki tüm toz ve kalıntıları basınçlı hava ile temizleyin.
- Çelik yapılarda arka plakalı civata veya kaynaklı somun plakası tercih edin.
4. Usturmaçayı Güvenli Şekilde Taşıyın
Kauçuk usturmaçalar montaj öncesinde dış hasarlara karşı hassastır.
- Taşıma sırasında ürün ağırlığına uygun bez sapanlar kullanın.
- Çıplak çelik halatlar kauçuk yüzeyi kolayca kesebilir. Bu nedenle çelik halat kullanmayın.
- Kesici aletleri usturmaçadan uzak tutun.
- Bükülmeyi önlemek için ürünü tüm boy boyunca destekleyerek kaldırın.
- Usturmaçayı pre-markalanmış deliklerle hizalayarak yerine oturtun.

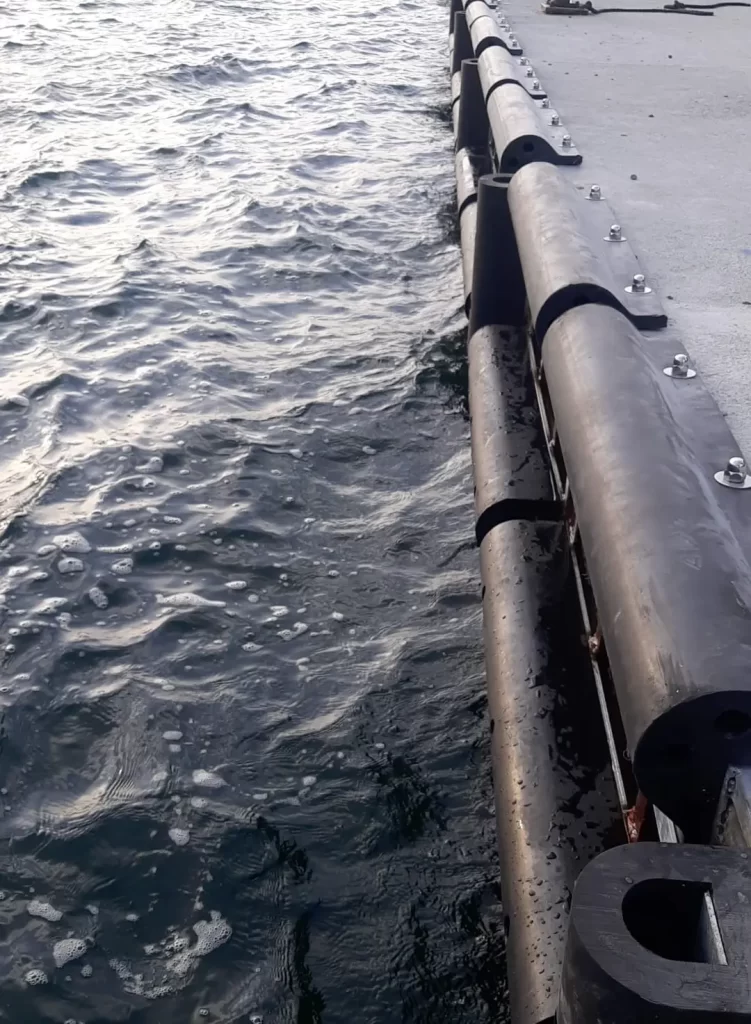

5. Bağlantı Elemanlarını Monte Edin
Doğru bağlantı elemanları darbe yükünü yapıya güvenle aktarır.
- Ankraj Civataları: Çekme ve kesme yüklerini taşır. Projeye uygun çap ve kalitede olmalıdır.
- Somunlar: Deniz ortamı için paslanmaz çelik veya sıcak daldırma galvanizli ürünler seçin.
- Geniş Arandeller ve Baskı Plakaları: Bu parçaları somun ile kauçuk yüzey arasına yerleştirin. Standart arandeller sıkma kuvvetini küçük bir alana toplar. Bu durum kauçuğu keser. Geniş arandeller ise kuvveti yayarak kauçuğu korur.
6. Civataları Kademeli Olarak Sıkın
Civataları sırayla tek tek sonuna kadar sıkmayın. Bu yöntem en sık yapılan montaj hatasıdır.
Önce tüm civataları gevşek şekilde takın. Usturmaçanın yüzeye tam oturduğundan emin olun. Ardından civataları çapraz sırayla ve kademeli olarak sıkın. Bu dengeli yöntem kauçuğun eksenden kaymasını ve bölgesel ezilmeleri önler.
7. Son Kontrolü Yapın
Montaj tamamlandıktan sonra şu noktaları mutlaka kontrol edin:
- Civata Sıkılığı: Tüm civataların tork değerlerini teyit edin.
- Deformasyon: Kauçuk üzerinde orantısız bir ezilme olmadığından emin olun.
- Plaka Pozisyonu: Arandel ve baskı plakalarının yüzeye paralel oturduğunu görün.
- Korozyon Koruması: Kaplama hasarı oluşan noktaları korozyona karşı koruyun.
- Yüzey Teması: Ürünün rıhtım yüzeyine tamamen temas ettiğini doğrulayın.
Montaj Performance Faktörleri
Yatay ve Dikey Montaj Seçimi
Montaj yönünü rıhtımın kullanım şartları belirler. Yatay montaj, yüksek gelgit farkı olan rıhtımlarda kesintisiz bir temas hattı sunar. Dikey montaj ise gemilerin sabit yükseklikte yanaştığı alanlar veya dar köşe geometrileri için daha uygundur.
Arandelle Ölçüsünün Önemi
Kullanılan parçaların boyutunu küçültmeyin. Yetersiz boyuttaki arandeller kauçuğu keser ve zamanla bağlantının gevşemesine yol açar. Civata çapına uygun geniş arandel veya çelik baskı plakası kullanmak hayati önem taşır.
Sık Yapılan Montaj Hataları
- Hatalı delik aksı nedeniyle ürünü zorlayarak monte etmek.
- Küçük arandel kullanarak kauçuğu ezmek ve kesmek.
- Civataları orantısız sıkarak kauçuğu deforme etmek.
- Düzgün olmayan yüzeylere montaj yapmak.
- Uyumsuz metal malzemeler kullanarak korozyona sebep olmak.
Uzun Ömürlü Usturmaça Sistemleri
Usturmaça ömrü, kauçuk kalitesi kadar doğru montaja da bağlıdır. Yanlış monte edilen kaliteli bir ürün kısa sürede işlevini kaybeder. Doğru yüzey hazırlığı ve dengeli torklama işlemleri sistemin ömrünü uzatır. Rubbersan, standart ürünlerin yanı sıra projenize özel ölçü ve delik düzenine sahip D tipi kauçuk usturmaça çözümleri sunmaktadır.
