Doğru rıhtım duvarı kauçuk usturmaça profilleri seçimi yapmak kritik bir adımdır. Seçim sürecinde usturmaça geometrisini, kauçuk formülasyonunu ve montaj detaylarını tam olarak eşleştirmek gerekir. Bu eşleştirme, yanaşacak gemilerin operasyonel taleplerine göre yapılır. Aynı zamanda rıhtım yapısının sınırları da dikkate alınır. Doğru denizci tipi kauçuk usturmaça seçimi iki temel değişkene dayanır. Bunlar toplam yanaşma enerjisi sönümleme kapasitesi ve izin verilebilir maksimum reaksiyon kuvvetidir.
Bu teknik rehber, rıhtım usturmaçası seçimindeki temel mühendislik kriterlerini ayrıntılı olarak incelemektedir. Rehber kapsamında D tipi, silindirik, köşe ve kare profiller dahil olmak üzere ana geometrileri karşılaştırıyoruz. Ayrıca zorlu deniz koşullarında uzun hizmet ömrü sağlayan malzeme ve imalat detaylarını sunuyoruz.
Enerji Sönümleme ve Reaksiyon Kuvveti Mühendisliği
Yanaşma sırasında kauçuk usturmaça, geminin kinetik darbe enerjisini elastik deformasyon yoluyla emmektedir. Kauçuk malzeme sıkıştıkça gemi gövdesine karşı bir tepki kuvveti uygular. Bu tepkiye reaksiyon kuvveti adı verilir. Bu iki parametre birbiriyle doğrudan ve kopmaz bir şekilde bağlantılıdır. Yüksek enerji sönümleme kapasitesi için tasarlanan profiller doğal olarak daha yüksek reaksiyon kuvvetleri üretmektedir.
Özel ekstrüzyon kauçuk usturmaça tasarımındaki temel mühendislik hedefi oldukça nettir. Amaç, yanaşma enerjisini maksimum düzeyde sönümlemektir. Aynı zamanda reaksiyon kuvvetini emniyet sınırları dahilinde tutmak gerekir. Bu sınırlar hem rıhtım betonu hem de gemi borda kaplaması için geçerlidir.
Temel Hesaplama Parametreleri
Gerekli usturmaça kapasitesinin belirlenmesi, tasarım gemisinin toplam yanaşma enerjisinin hesaplanmasıyla başlamaktadır. Temel operasyonel girdiler şu şekildedir:
- Gemi Deplasmanı: Yanaşacak hedef geminin yüklü toplam ağırlığıdır.
- Yanaşma Hızı: Geminin rıhtıma temas ettiği andaki hızıdır. Kinetik enerji hızın karesiyle orantılı artar. Bu nedenle en kritik parametredir.
- Yanaşma Açısı: Geminin rıhtım yüzeyine temas açısıdır. Darbenin noktasal mı yoksa çizgi boyunca mı dağılacağını belirler.
- Hidrodinamik Düzeltme Katsayıları: İlave su kütlesi, dış merkezlilik (eksantriste), rıhtım yapısı ve gemi esneklik katsayılarıdır.
Ticari liman tasarımlarında usturmaça reaksiyon kuvveti hesaplamaları titizlikle yürütülür. Bu hesaplar çevre koşullarını ve römorkör destekli yanaşma senaryolarını dikkate alır. Hesaplamalar genellikle PIANC standartları rehberliğinde yapılmaktadır.
Rıhtım Duvarı Kauçuk Usturmaça Profilleri ve Karşılaştırması
Gerekli enerji ve reaksiyon değerleri belirlendikten sonra profil geometrisi seçilmektedir. Profil geometrisi, usturmaçanın yük altında nasıl davranacağını belirler. Ayrıca yükün yüzeye nasıl dağılacağını da doğrudan etkiler.

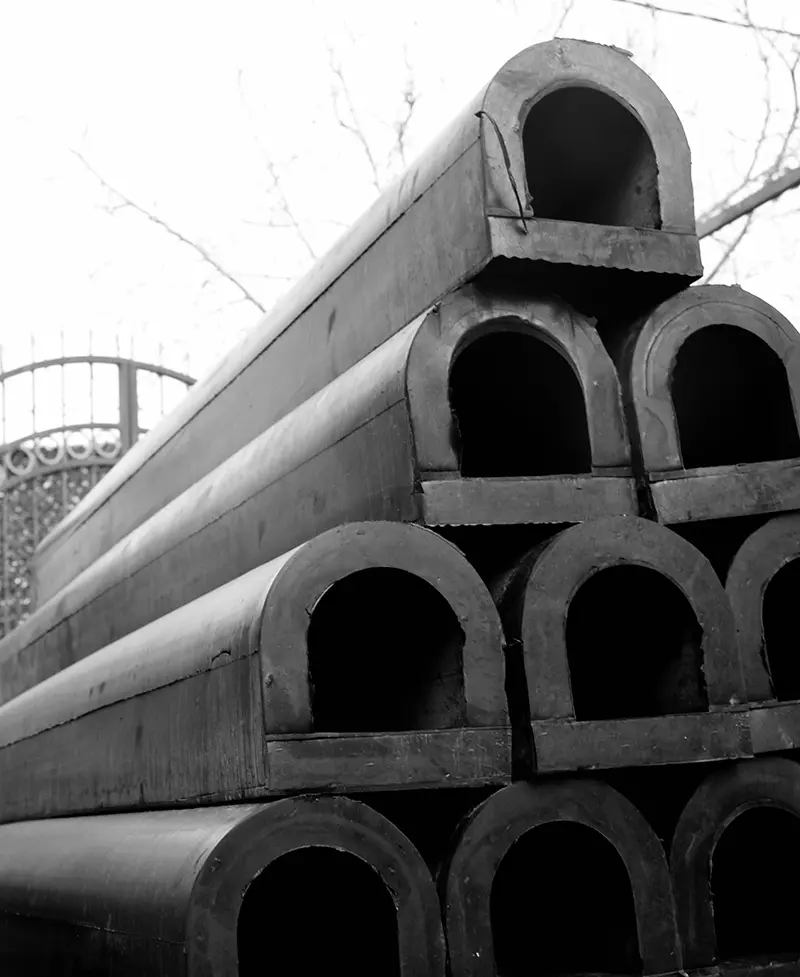

D Tipi Kauçuk Usturmaçalar
D tipi kauçuk usturmaçalar, düz kare tabana ve içi boş D kesitli iç hazneye sahiptir. Bu profiller darbe altında kontrollü ve kademeli bir şekilde deforme olurlar. Geniş taban yapısı düz rıhtım yüzeylerinde yüksek montaj stabilitesi sağlamaktadır. Bu durum onları iskeleler, rıhtımlar ve küçük/orta ölçekli gemilerin yanaştığı limanlar için endüstri standardı haline getirir.
Silindirik Usturmaçalar
Simetrik yuvarlak kesite sahip silindirik usturmaçalar, darbe enerjisini hemen her açıdan eşit şekilde emerler. Sıkışma miktarı arttıkça reaksiyon kuvveti doğrusal olarak yükselmektedir. Bu çok yönlü tepki kabiliyeti oldukça avantajlıdır. Silindirik profilleri yüksek dalga hareketi, değişen su seviyeleri (gelgit) veya farklı borda yüksekliklerine sahip limanlar için ideal kılmaktadır.
D Tipi ve Silindirik Kauçuk Usturmaçaların Karşılaştırılması
Bu iki klasik profil arasındaki seçim rıhtım yapısına bağlıdır. Ayrıca gemi hareket dinamikleri de dikkate alınır. D tipi profiller, darbe yönünün belirli olduğu düz beton duvarlarda alçak profilli ve son derece kararlı bir koruma hattı sunmaktadır. Silindirik profiller ise açılı temaslara ve yanal kayma kuvvetlerine karşı daha yüksek tolerans gösterir. Römorkör ve barge gibi hareketli teknelerin darbelerinde de son derece etkilidir.
Köşe Tipi Usturmaçalar
Korumasız 90° beton köşeler yüksek risk taşır. Bu noktalar dökülme ve gemi hasarı açısından en hassas bölgelerdir. Köşe tipi usturmaçalar, özel dock köşe tamponu koruması sağlamaktadır. Böylece hem doğrudan baş darbelerini hem de yanal kesme kuvvetlerini emerek rıhtım köşelerini etkili şekilde korur.
Kare ve Dikdörtgen Usturmaçalar
Yüksek kütlesel kesite ve düşük esneme oranına sahip kare ve dikdörtgen profiller, ağır hizmet tipi rijit darbe bariyerleri olarak görev yaparlar. Yoğun ve sert darbelerin yaşandığı endüstriyel yükleme rampalarında tercih edilirler. Ayrıca depo platformlarında ve çalışma teknelerinin yanaşma noktalarında yaygın olarak kullanılmaktadır.
Malzeme Formülasyonları ve İmalat Toleransları
Geometrik tasarımın başarısı kauçuk hamurunun kalitesiyle doğrudan bağlantılıdır. Kaliteli bir kauçuk formülasyonu malzemenin erken yorulmasını önler. Ozon çatlamasını ve yırtılmasını da tamamen engeller.
Elastomer Seçenekleri
- Doğal Kauçuk (NR): Yüksek esneklik ve üstün kopma/yırtılma direnci sunar. Tekrarlayan yükler altında mükemmel eski haline dönme (rebound) performansına sahiptir.
- SBR Karışımları: Aşınmaya ve mekanik zorlanmalara karşı yüksek direnç gösterir. Genel ticari liman kullanımı için güvenilir bir standart oluşturur.
- EPDM Formülasyonları: Açık coastal alanlarda deniz suyuna karşı maksimum dayanım sağlar. Doğrudan UV ışınlarına ve termal oksitlenmeye karşı da oldukça dirençlidir.
Çevresel Dayanım ve Delik İşleme Detayları
Denizci tipi yüksek performanslı kauçuk karışımları son derece dayanıklıdır. Bu malzemeler -30°C ile +110°C arasındaki geniş çalışma sıcaklıklarında mekanik kararlılığını korumaktadır. Ayrıca ISO 1431-1 Metot A standardına göre ozon çatlama testlerinden başarıyla geçerler. Yağlı liman sularına ve tuzlu suya karşı da yüksek direnç gösterirler.
